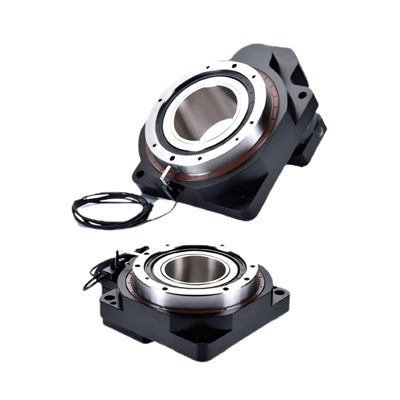

Heavy-Duty Hollow Rotary Table: Oniwwertraff Kraaft a Stabilitéit fir extrem Lasten
Konstruéiert fir d'Limite vun der Rotatiounsbewegung ënner massive Lasten nei ze definéieren, dës schwéier -Pflicht huel Rotary Dësch Serie kombinéiert revolutionär strukturell Verstäerkungen mat robustem Kraafttransmission. Mat engem agebaute-Anti-Kippstabilitéitsring, verkierzte Kraaftiwwerdroungsarm, a Multi-Stage Gearing, liwwert et oniwwertraff Resistenz géint Iwwerdréimomenter, aussergewéinlech Steifheet, an zouverlässeg héich-Dréimomentiwwerdroung fir déi exigent industriell Uwendungen.
Duerchbroch Engineering & Schlëssel Spezifikatioune
Ultimate Stabilitéit & Steifheit
Den integréierten Anti-Kippstabilitéitsring verbessert däitlech d'Resistenz géint Kräfte. Kombinéiert mat engem strategesch verkierzte Kraafttransmissionsarm, verbessert dësen Design drastesch d'Systemsteifheet a Stabilitéit, besonnesch kritesch a vertikalen, -montéierten oder cantilevered Setups.
Massive Power Transmission
Benotzt Multi-Stage Gearing mat vergréisserten Gangmoduler fir héich Reduktiounsverhältnisser (20-500) z'erreechen wärend extrem Lasten. Liwwert industrieféierend bewäert Ausgangsmoment (575-680 Nm) a widderstoen intensiv Schocklaascht mat 3x bewäerten Peakmoment Kapazitéit.
Extrem Laascht Kapazitéit
Entworf fir kolossal Ufuerderungen, ënnerstëtzt eng Designbelaaschtung bis zu 400 kg, axial Lasten bis zu 13.000N, a behandelt en héijen Inertiamoment (400 Nm). Déi héich -Steifheet Kräiz-Rolllagerstruktur garantéiert Stabilitéit ënner dësen immense Kräfte.
Robust Präzisioun & Haltbarkeet
Erhaalt zouverlässeg Positiounsgenauegkeet (Manner wéi oder gläich wéi 2 bis Manner wéi oder gläich wéi 4 Arcsec) a Widderhuelbarkeet (Manner wéi oder gläich wéi 30 bis Manner wéi oder gläich wéi 60 Arcsec) och ënner schwéierem Stress, ënnerstëtzt vun aussergewéinlecher Torsiounssteifheet (90 Nm / arcmin). Gebaut fir haart Ëmfeld mat engem 20.000-Stonne Genauegkeet Liewen (intermittéiert Operatioun) an IP50 Schutz.
Optimiséiert Heavy-Duty Drive
Kompatibel mat mächtege Servomotoren (1000W-3000W) a grousse Steppermotoren (NEMA 110-130). Déi grouss huel Aarsch erliichtert Routing vun hydraulesch Linnen, Muecht Kabelen, oder Kältemëttel Schlauch essentiel an schwéier Maschinnen.
Adaptabel & Effizient
Ënnerstëtzt arbiträr Montéierungsorientéierung, entscheedend fir Integratioun a komplexe schwéier Systemer. Erreecht 90% -95% Iwwerdroungseffizienz a funktionnéiert op Manner wéi oder gläich wéi 67 dB Kaméidiniveauen, beandrockend fir seng Kraaftklass. Ënnerhalt Manner wéi oder gläich wéi 0.015mm Konzentrizitéit a Manner wéi oder gläich wéi 0.03mm Parallelismus op Montageflächen.
Entworf fir Extrem Uwendungen
Heavy Industriell Maschinnen:Kraaft Rotatioun vu massive Komponenten a Schmiedepressen, schwéier Pressen, Walzwierker, a Stierfgossmaschinnen, wou extremen Dréimoment an Anti-{0}}Kippstabilitéit net-verhandelbar sinn.
Grouss -Achs CNC Machining:Déngt als ultra-steif 4. oder 5. Achs fir Bearbechtungszentren, déi enorm Wierkstécker behandelen (zB Wandturbinnhubs, Schëffskomponenten, Strukturstahl).
Material Handling & Logistik:Rotéiert schwéier Paletten, Container oder Industrietrommelen an automatiséierte Lagerhaiser, Portlogistiksystemer a schwéier Versammlungslinnen.
Biergbau & Bau Equipement:Bitt zouverlässeg Rotatioun ënner Schocklaaschten an Buergeräter, Tunnelbohrausrüstung, a schwéier Materialtransferwaffen.
Raumfaart- a Verteidegungsproduktioun:Handhabt grouss,-wäerte Komponente fir Präzisiounsbearbeitung, Schweißen a Montage ënner strenge Stabilitéitsufuerderunge.
Automotive Mega-Line Automation:Indexéiert Schwéier Gefierer Chassis, Powertrains oder grouss Ënner-Versammlungen an héich-Volumen Produktiounsëmfeld.
Heavy-Pflicht Tester:Liwwert héich Dréimoment a Stabilitéit fir Haltbarkeetstester, strukturell Lastsimulatoren a grouss Komponentinspektiounssystemer.
Conclusioun
Dëse schwéier -Duty huel Rotatiounsdësch steet als Héichpunkt vun der Ingenieur fir Uwendungen, déi brutesch Kraaft, onwahrscheinlech Stabilitéit an zouverlässeg Präzisioun ënner extreme Lasten erfuerderen. Seng Kärinnovatiounen - den Anti-Kippstabilitéitsring, de verkierzte Kraaftarm, a robuste Multi-Stage Gearing - adresséieren direkt d'Aschränkungen vu konventionelle Plattformen, wa se mat massive Gewiichter, héijer Inertie an usprochsvollen Montageszenarie konfrontéiert sinn. Egal ob eng Multi-Tonnen Bearbeitungsarmatur verankert oder e kritesche Prozess an der Schwéierindustrie féiert, et liwwert déi kompromisslos Kraaft, Steifheet an d'Längegkeet, déi néideg ass fir déi härteste Bewegungserausfuerderungen ze iwwerwannen.
